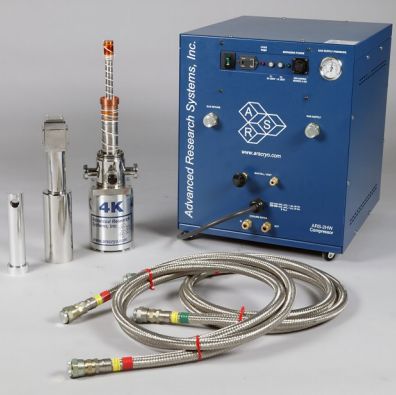

产品介绍 X-12系列闭循环低温恒温器专为霍尔,磁性,磁光,光电测试设计。独特的窄窗设计使得该款恒温器同样适用于电磁和磁性测试。 为满足在磁场环境下使用,改款恒温器大大缩小了真空罩的尺寸以满足其能伸入到磁铁的窄缝中。 X-12恒温器侧面的窄窗设计使得该产品无需延伸冷指便能到达大部分磁体的中心位置。这种设计同样也避免了额外制冷量去冷却冷指从而导致最低温度升高。该设计使得样品能在低温下进行霍尔测试。 另外,X-12系列恒温器的结构选材采用无磁设计,真空外罩用铝代替了标准不锈钢材质,抛光无氧铜防热辐射屏代替了镍镀金铜。 X-12系列恒温器可配备DE-202、DE-204系列冷头,根据客户需要可选择4K,5.5K,10K不同型号。 应用实例 • 光学测试:光学,光电,紫外/可见/红外,电致发光,光致发光; • 电学测试:电阻率,霍尔测试,DLTS; • 磁学测试:磁化率测试,磁光,磁光克尔效应(MOKE) 典型特点 • 窄窗光学窗口,DMX-12 (1.62 英寸), DMX-12B (1.37 英寸) • No cold tip extension necessary • 无需消耗制冷剂 • 无磁整块铝制结构 • 无磁抛光无氧铜防热辐射屏 • 1英寸的大光学窗口 • 大样品视角利于光学采集(F/1) • 可任意方向操作 • 可根据客户要求进行定制 标准结构 • DE-202/DE-204冷头 • ARS-2HW压缩机 • 2 根柔性氦气管道 • 2个窗口位置(DMX-12)的铝制真空罩便于客户做霍尔测试 • 专门用于霍尔测试的无磁无氧铜防热辐射屏 • 2 个高纯度石英窗口 • 供温度测试和控制的仪表群: • 10 针密封电学接头 • 36 欧姆片状加热器 • 为控温而备的精度为± 0.5 K的硅二极管温度计 • 精度为±12 mK的校准型硅二极管温度计(带4英尺线缆)供样品的精确测试 • 电学测试实验接线: • 10 针电学接头 • 4 根铜线 • 光电实验用样品座 • 温控仪 可选配置及升级选项 • 4 K 冷头 • 6K 冷头 • 高温台 • 更高温台(备注:不能与RSD-12B 防热辐射屏兼容,移除该辐射屏将使最低温升高) • 可定制温度计结构 • 可定制接线结构 • 可定制窗口材料 • 可定制样品座 The above picture shows a complete system (minus the vacuum pump and temperature controller) |
